Самодельный автомобильный аудио усилитель 4х22Вт на TDA7384



В этот раз я решил сделать очень простой, но достаточно мощный аудио усилитель, поэтому выбрал микросхему TDA7384. Это 4-х канальный мостовой автомобильный аудио усилитель, имеющий 4 выходных канала с нагрузочной способностью до 35 Ватт на канал.

Удобна микросхема тем, что питать ее можно от 12 вольт, притом нет нужды в стабилизированном источнике питания. Диапазон входных напряжений довольно широкий, но не советую подавать выше 16 вольт.

Искажения при максимальной выходной мощности доходят до 10%, а это не мало, но вряд ли найдутся люди, которые слушают музыку всегда н максимуме, а так при 80% от максимума звук вполне достойный и даже очень приятный.

 аудио усилитель 4х22Вт на TDA7384 схема

Очень неплохой вариант и для автомобильной и для домашней акустики, звучание на ровне с бюджетными системами 5и1. Низкие частоты отыгрывает вполне прилично, без перевалов и хрипов, в принципе, все будет зависеть от ящиков динамических головок.

Именно эта микросхема нашла очень широкое применение в автомагнитолах и довольно дорогого уровня. Сама микросхема тоже недешевая, но не смотря на это, я выбрал именно ее, с учетом функциональности, доступной схемы, мощности и качества один из лучших вариантов для постройки самодельного усилителя мощности низкой частоты.

Самодельный автомобильный аудио усилитель 4х22Вт на TDA7384

При питании от аккумулятора с напряжением 13.2В, каждый канал может выдать 22Вт, что более чем достаточно для меня. Возможно в дальнейшем я использую этот усилитель для тестирования аудио процессора TDA7313, который находится в процессе разработки.

Я не нашел достаточно информации об этом чипе в сети и решил дойти до всего сам.

В документации на TDA7384 указано, что она имеет низкий уровень искажений, низкий уровень выходного шума, требует мало  внешних элементов. Также имеются режим ожидания (ST-BY)  и функция отключения звука (MUTE).

плата аудио усилитель 4х22Вт на TDA7384

Микросхема имеет защиту от короткого замыкания на шину питания и на землю, температурную защиту, возможность управления индуктивной нагрузкой, и защиту нагрузки. TDA7384 представляет собой усилитель класса   АВ  в  корпусе типа Flexiwatt-25  для  построения автомобильных радио устройств высшего класса.. Нет необходимости в буферных конденсаторах при колебаниях уровня звука.

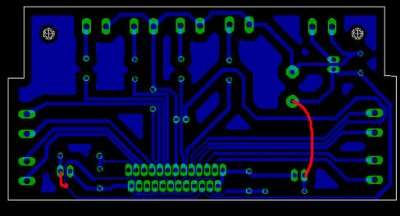

Схему я собирал в соответствии с документацией на микросхему (даташит). Там же есть вариант печатной платы. Но она 2-х сторонняя и не подошла по размерам к корпусу,  в который я собирался установить усилитель. Поэтому я  разработал свой вариант односторонней платы размером 50х100мм.

Самодельный автомобильный аудио усилитель 4х22Вт на TDA7384

Т.к. я установил на плате контакты  для  ST-BY и MUTE, но не использовал их, то присоединил эти контакты к “+” шине, как показано на рисунке печатной платы. Согласно документации, при уровне напряжения ниже 3.5В на ST-BY и MUTE усилитель выключается, т.е. если они не используются, то рекомендуется присоединить их  к  “+” .

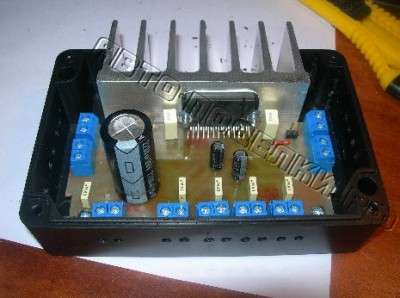

Максимальная мощность рассеивания микросхемы 80 Вт (при Т=70?C), т.е. можно получить 4 канала мощностью 20 Вт каждый.Однако в корпусе  условия для вентиляции ухудшаются, поэтому я закрепил ее на радиаторе для  эффективного рассеивания тепла. Я не испытывал усилитель при максимальной нагрузке чтобы оценить степень нагрева теплоотвода, но при обычном уровне звука он остается теплым в пределах нормы .

Самодельный автомобильный аудио усилитель 4х22Вт на TDA7384

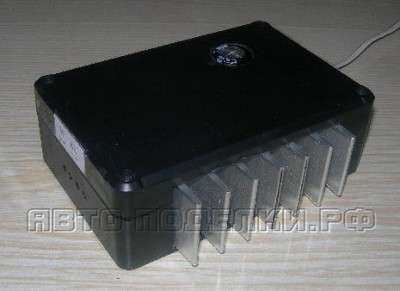

Не забудьте о термопасте между микросхемой и радиатором  для уменьшения термосопротивления. В итоге получился  вот такой новый усилитель мощности. Приятно, что он работает хорошо и вдвойне приятно, что сделан полностью своими руками.

Файлы проекта здесь…
