Простой монтаж видеокамеры в автомобиле

Вы, наверное, видели немало видео, которые были сняты внутри движущегося автомобиля. Например, видео взрыва метеорита в небе над Россией в начале 2013 года. Вы никогда не знаете, что интересного можно встретить в то время при обычной поездки на работу.

Есть много различных конструкций для монтажа камеры в автомобиле. Одни устанавливают ее на окнах, другие монтируют камеру на приборной панели. Но больше всего мне нравится вариант установки на подголовник. Эта конструкция прочная и не требует каких-либо изменений в автомобиле.

В этом проекте, я собираюсь показать вам, как вы можете сделать упрощенный монтаж камеры на подголовнике.

Материалы.

Все что нам понадобится, это деревянный брусок длиной 21 дюйм (53см), сечением 2 х 2 дюйма (5 х 5 см), несколько винтов 1/4″-20 x 1″ и инструменты.

Простой монтаж видеокамеры в автомобиле 2

Измерения.

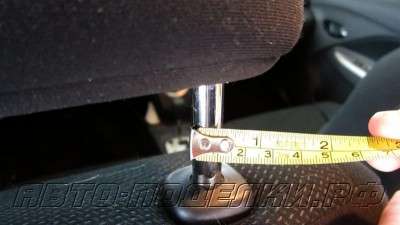

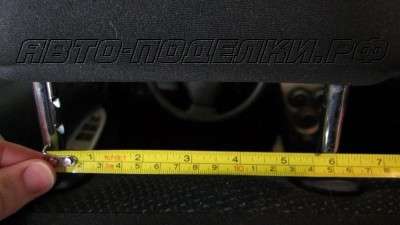

Прежде всего, необходимо измерить размер и расстояние между опорами подголовника. Измерьте расстояние от центра одной опоры до центра другой опоры. Затем измерьте диаметр опор. В моей машине расстояние между опорами 6 дюймов (от центра до центра), и каждая опора 1/2 дюйма в ширину.

3 4

Вырезаем и сверлим.

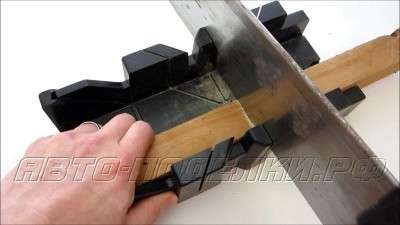

Устройство для крепления камеры, в сущности, является деревянным бруском с отверстиями длиной около 53см.

5С правой стороны бруска просверлите 1/2″(1,26см) отверстие на расстоянии около 1 дюйма (2.53см) от конца.

6

Затем, просверлите второе такое же на 6 дюймов левее первого отверстия.

7

При сверлении больших отверстий лучше сначала просверлить отверстие меньшего диаметра, а затем постепенно расширять до нужного размера. Это помогает предотвратить возникновение трещин в древесине. Также полезно разместить второй кусок дерева под тот, который вы сверлите. При этом выходное отверстие получается чистым и ровным.

8

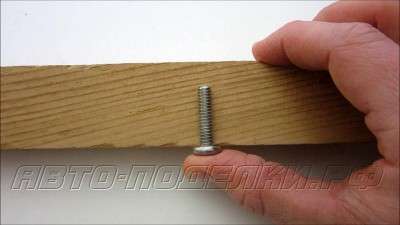

На левой стороне бруска, просверлите 1/4″(6.3мм) сквозное отверстие на расстоянии около 1 дюйма от конца. Затем с нижней стороны расширяем его расточкой 1/2″на такую глубину (место для головки винта), чтобы винт выходил на другую сторону.

9 10 Простой монтаж видеокамеры в автомобиле

Опять же, полезно использовать несколько сверл, чтобы постепенно расширять отверстие. Это помогает предотвратить повреждение древесины. Повторите этот процесс в нескольких местах вдоль доски. Это дает вам несколько вариантов для установки камеры. Я рекомендую иметь монтажные отверстия не ближе, чем 1 дюйм друг от друга.

Монтаж камеры на брусок.

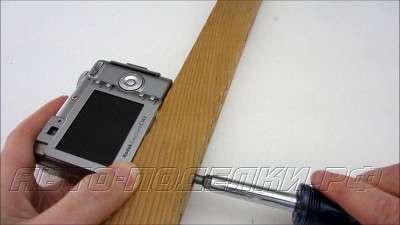

Решите, где вы хотели бы расположить камеру. В соответствующем монтажном отверстии, вставьте крепежный винт через нижней край бруска. Поместите фотокамеру на верхней части бруска, чтобы крепежный винт совпал с отверстием на камере и прикрутите отверткой.

12 13

Затяните винт достаточно крепко, чтобы камера надежно удерживалась на месте, но чтобы вы по-прежнему могли поворачивать ее вручную.

Крепление к подголовнику.

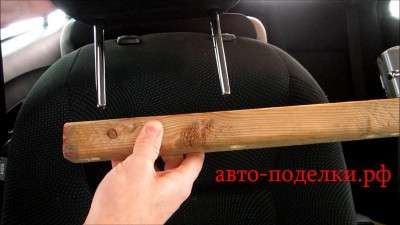

Снимаем пассажирский подголовник. Обычно есть кнопка, при нажатии которой подголовник просто выскользнет. Вставляем опоры подголовника в два 1/2 “отверстия. Зенкованная сторона монтажных отверстий должна быть снизу. Затем подголовник ставим на место.

14 15 16

Регулировка положения камеры.

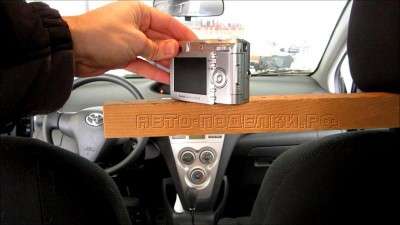

Эта конструкция дает несколько способов, которыми можно отрегулировать положение камеры. Поворот камеры вправо и влево можно просто сделать руками.

17 Простой монтаж видеокамеры в автомобиле 19

При необходимости можно сначала отверткой ослабить крепеж. Чтобы наклонить камеру вверх и вниз, отрегулируйте угол пассажирского сиденья.

20

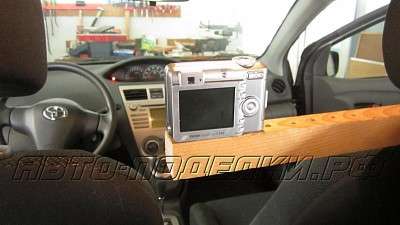

Чтобы сдвинуть камеру вправо или влево, отвинтите и переместите ее на другое монтажное отверстие.

21 22

К сожалению, эта конструкция не дает вам какой-либо способа прокрутки камеры, но это не должно ограничивать вас слишком много.

Тестирование.

Теперь вам просто нужно поездить и записывать на камеру. Конечно у вас не будет захватывающих кадров при каждой поездке, но это по-прежнему небольшой веселый проект.

23 24

Если вы едете по неровной дороге, видео может подергиваться. Можно попробовать саммортизировать, подложив свернутую ткань, например полотенце, между бруском и сиденьем.

25 Простой монтаж видеокамеры в автомобиле

27 28

Указание по безопасности:
Никогда не управляйте камерой во время вождения. Если нужно управлять камерой во время езды, то это должен делать человек, сидящий на заднем сиденье.

Внимание! Такое устройство может привести к дополнительным травмам при ДТП.
