Представляем вам простую систему огней на краю двери автомобиля, что помогает предотвратить несчастные случаи с велосипедистами или даже с другими транспортными средствами.

Многие автомобили имеют отражатели или не очень заметный плафон на внутренней стороне двери, но они не всегда достаточно эффективны для этой цели.

В нашем случае мы использовали Nissan Tsuru 2004 года, но систему можно легко адаптировать для вашего автомобиля, обычно разница между ними не большая.

Для этого нам понадобятся треxцветные (RGB) светодиодные ленты на 12В.

Предупреждающая подсветка для края двери автомобиля.

Они обычно бывают в рулонах по 5 м. Отрезаем ножницами кусок ленты с 3 светодиодами в специально отмеченном на ленте месте. Внимание! Если отрезать в неправильном месте, то лента испортится.

4

Желательно использовать провода разных цветов, чтобы отличить провод питания и цвет, который мы активируем. Очищаем концы проводов.

5

Припаиваем провода к соответствующим контактам на ленте.

Предупреждающая подсветка для края двери автомобиля.

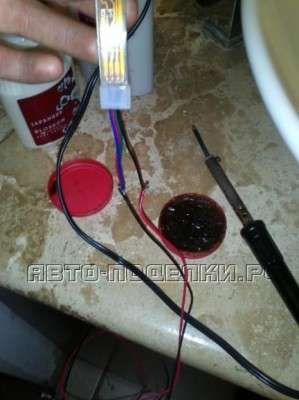

Позже мы должны припаять дополнительный провод к концам этих проводов. В этом случае мы хотим, создать желтый цвет (цвет предупреждения). Подключаем минус (землю) красного и зеленого провода. Объединяем 2 земли вместе.

7
Для плюсового контакта, мы только должны припаять дополнительный провод. Длина дополнительных проводов зависит от вашего автомобиля.

8

Вы должны найти выключатель, который активирует внутренние огни на каждой двери. Они часто расположены в раме двери. Он будет подключать землю для активации установленных светодиодов, когда вы открываете дверь.

ок9
Выключатель, как правило, крепится к раме с помощью винта, чтобы снять его, достаточно открутить его.

концевик двери

Теперь надо подключить линию заземления RGB светодиодов к этому выключателю. Припаиваем провод (заранее зачищенный) от минуса RGB к задней части выключателя, так что он будет соединяться с первоначальным кабелем переключателя при открывании двери. Таким образом, не придется срезать заводской кабель.

припаиваем провод к концевику
Изолируем контакты изоляционной лентой и вновь закрепляем выключатель на своем месте.

Следующим шагом является соединение плюсовой линии RGB LED набора. Во-первых, соединяем все положительные линии светодиодных комплектов вместе. Теперь можно подключить этот провод в любом месте к 12В положительного источника тока транспортного средства.

предохранители в салоне На этом случае мы подключили его к предохранителям, но вы можете подключить его непосредственно к батарее или найти другое практичное место.

лента на двери

Для вставки светодиодов в нужном месте (на краю двери), на задней стороне большинства светодиодных лент есть клей, но если его нет, можно использовать любой промышленный клей.

Предупреждающая подсветка для края двери автомобиля.

После установки светодиодов, надо будет спрятать кабели, чтобы они не мешали вождению. Можно использовать изоленту для фиксации кабеля или любой другой способ. На двери, кабели могут быть легко скрыты внутри.

Предупреждающая подсветка для края двери автомобиля. Надо оставить кабель достаточной длины на стыке двери и кузова автомобиля, чтобы он не оборвался, при открывании двери.

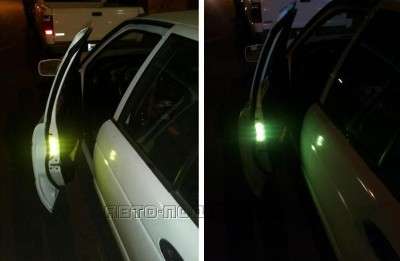

На этих фотографиях, мы можем оценить как работают предупреждающие огни по краю двери. Мы видим, как они выделяются в темноте, предупреждая об опасности.

16

Ничего сложного оказывается нет)))
