Всем доброго времени суток! Давно мучался вопросом сделать более менее приличную музыку в гараж. Искал материалы и инфу, дело оставалось за малым собраться с силами и в бой. Итак давайте по порядку: имеем блок питания 350W (применять можно любой но не менее 300W), далее нужна магнитола, у меня Sony досталась вместе с машиной.

Для начала надо запустить блок питания (он не запустится без компа) для этого скручиваем ЗЕЛЕНЫЙ и ЧЕРНЫЙ провод. Что бы включить магнитолку с заработавшего БП надо на нем найти желтый провод (ПЛЮС) и черный (МИНУС) на шлейфе с магнитолы найти два плюса (ЖЕЛТЫЙ И КРАСНЫЙ) провода обычно они так обозначаются можно определить по сечению, если не уверены тестер вам в помощь.

Ну и наконец скрутить ЖЕЛТЫЙ КРАСНЫЙ с магнитолы с ЖЕЛТЫМИ с блока питания и ЧЕРНЫЙ с БП ЧЕРНЫМ магнитолы. Колонки надо подключить к парным проводам с шлейфа магнитолы. Уря все заработало ! 😉

Дальше каждый решает сам как сделать короб, я обтянул самоклеящемся карпетом который валялся без дела около года. Колонки вообще достались спонтанно, сосед увидел чем я занят и подогнал почти нулевые штатные с митцубиси. Респект ему!

Поет прекрасно я доволен как слон! Для наглядности вот фототчет на нем все понятней.

Поет прекрасно я доволен как слон!

Ну это уже готовая система.

решает сам как сделать короб

Исходный материал.

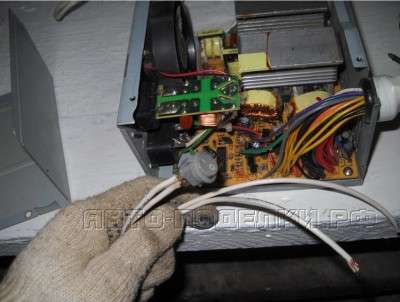

Скручиваем зеленый и черный

Сонька скоро оживет 🙂

Ищем колодку с плюсом и минусом

Скручиваем зеленый и черный для запуска Блока Питания.

Ищем колодку с плюсом и минусом

Ищем колодку с плюсом и минусом. Желтый плюс, Черный минус. Тестер для наглядности.

Спорное решение но мне так спокойней.

Скрутки естественно временные я все спаял по Госту 🙂

Врезаем кнопку выключения.

Спорное решение но мне так спокойней.

Спорное решение но мне так спокойней.

Пробный запуск.

Получилась такая коробушка.

Врезаем кнопку выключения. (вообще странно что ее не было на многих блоках она есть).

Вот такие колоночки мне подогнали.

Компануем.

Врезаем кнопку выключения.

Получилась такая коробушка.

Получилась такая коробушка.

Вот такие колоночки мне подогнали.

Обтянул что бы цивильней смотрелось ;)

Пробный запуск 1

Колонки на балке можно разглядеть,

Пробный запуск 2

Пробный запуск 1

Обтянул что бы цивильней смотрелось 😉

Колонки на балке можно разглядеть,

Вот и славно!

Пробный запуск 2

Колонки на балке можно разглядеть, но я думаю летом сделаю подиумы под них.

Автор; Александр Булатов             г.Пермь
