Достаточно простая схема лабораторного источника питания или зарядного устройства, например, для аккумулятора. Реализуется достаточно просто, что видно уже из схемы. Уникальной особенностью схемы является тот факт, что возможна регулировка не только по напряжению, но и по току, чем не обладают даже многие покупные зарядные устройства.

Мощное импульсное зарядное устройство

Схема построена на 4х транзисторах, основную роль играет силовой транзистор V4 (см. схему) в данном случае взят 2N3055, который вполне можно заменить на отечественный аналог КТ803. В общем, именно от этого транзистора в итоге будет зависеть выходная мощность устройства и возможный максимальный ток, поэтому если вам будут необходимы более значительные токи достаточно заменить V4 на более мощный транзистор. Понятно, что силовой транзистор в обязательном порядке устанавливается на теплоотвод.

Мощное импульсное зарядное устройство

Еще одной особенность такого зарядного устройства – это его экономичность, все элементы вам обойдутся в 100-200 рублей. При использовании показанного в схеме транзистора 2N3055 или его отечественного аналога КТ803, ток можно разогнать до 6 А. Хотя сам транзистор по своим характеристикам потянет и 15 А, но нагружать до такой степени не советуем. Ограничительный резистор R2 номиналом в 1 Ом берется мощностью не менее 5 Вт, остальным резисторам 0,25 Вт вполне достаточно.


Мощное импульсное зарядное устройство

Пока мы рассмотрели только часть схемы, отвечающую за регулировку напряжения и тока. Однако понятно, что устройство надо чем-то запитывать, тем более постоянным напряжением, поэтому необходим источник питания способный выдавать достаточную выходную мощность, с постоянным напряжением до 16 В, и током до 10 А. В принципе для питания от сети 220В , 50 Гц было бы достаточно смотать понижающий трансформатор и поставить на его выходе мост. Однако даже поверхностный подсчет показывает, что трансформатор нужен мощностью до 200 Вт.

Снимок4

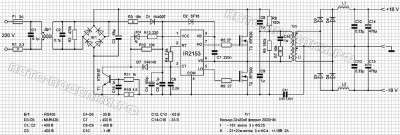

Сердечник для него можно достать из старых ламповых телевизоров, но не у всех есть такая возможность, а если покупать, то обойдется он весьма недешево. Плюс использование подобной схемы сильно увеличит габариты самого прибора. Поэтому для уменьшения габаритов трансформатора, будем использовать представленную схему импульсного блока питания увеличивающего частоту до 50 кГц, что в итоге приводит к уменьшению габаритов выходного трансформатора.

Мощное импульсное зарядное устройство схема

 Единственное, но трансформатор брали с компьютерного блока питания разработанный на двухполярное напряжение, нам понятно достаточно одной полярности. Номиналы и типы элементов указаны на схеме.

Мощное импульсное зарядное устройство

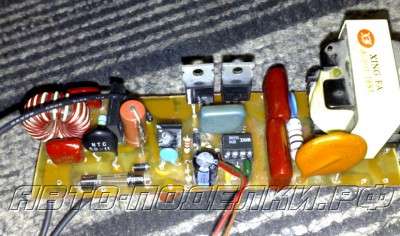

В схеме есть защита от КЗ, при ее срабатывании загорается светодиод, что также очень полезно при работе с источником. При намотке выходного трансформатора первичная обмотка состоит из 37 витков проводом сечением не менее 0,5 мм?, вторичная 6 витков сечением не менее 2,5 мм?, можно смотать тремя жилами проводом 0,8 мм?. Сердечник можно взять с любого компьютерного блока питания. Диоды выпрямительного моста на выходе должны быть высокочастотными, советуем взять КД213.

Снимок8

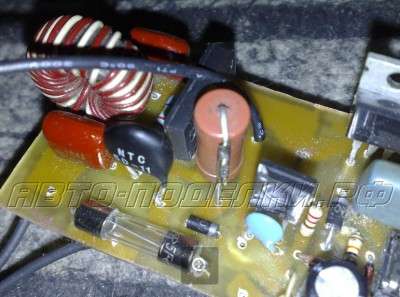

Для регулировки тока ограничения (срабатывания защиты) достаточно менять номинал резистора R10 чем меньше его значение, тем больше будет ток срабатывания защиты и наоборот. Все задействованные в схеме транзисторы необходимо устанавливать на отдельные теплоотводы или изолировать их друг от друга.

Мощное импульсное зарядное устройство

После первого выпрямительного моста, фильтрующие конденсаторы должны быть номиналом от 100 до 470 мкФ с допустимыми значениями напряжения до 400 В.

Автор; АКА Касьян
