Обновил фары на своем матизе. В этой статье напишу только про изготовление LED ДХО/габарит. Итак с чего начинал и что нам понадобится…

Светодиоды 3Вт
Повышающий драйвер 3-7*1W
Ток в режиме ДХО 200 мА
Ток в режима габарит 22 мА

Обычные линзы обточил до состояния

t4 (1)

Плату «звезда» тоже пришлось подрезать

LED в фары Матиза

Усадил все на радиатор

t4 (3)

Сделал разметку

t4 (4)

Приклеил соблюдая направление по горизонтали и вертикали

LED в фары Матиза t4 (6)

Изнутри для надежности прихватил холодной сваркой

LED в фары Матиза

Поверх наложил ткань, пропитал полиэфиркой, прошпаклевал

t4 (8)

После окраски в черный матовый. По-моему получилось неплохо

LED в фары Матиза

Управление и питание ксеноном и светодиодами совместил на одной плате

t4 (10) t4 (11)

После сборки и установки на авто

LED в фары Матиза фото

Режим ДХО

t4 (13) LED в фары Матиза картинка

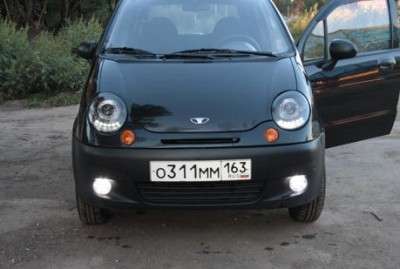

При мигании дальним ДХО переходят в режим габарит и загораются светодиоды, установленные в местах ПТФ, ксенон при этом не зажигается.

t4 (15)

Ближний и габарит

LED в фары Матиза своими руками
