Всем доброго времени суток. Выложу более-менее подробный мануал по переделке подсветки приборки Audi 80 в кузовах B3/B4, думаю также подойдет для 100 С4 — приборки там идентичные. Может быть кому нибудь и пригодится.

LED подсветка в приборку Audi 80

Сток

Разбрираем, снимаем размеры и делаем платы.

Снимок16

Готовые платы подсветки
Для установки этих плат пришлось доработать малые указатели (температура ОЖ и уровень топлива). Другого варианта как засунуть платы в эти приборы я не придумал, поэтому подрезал немного их корпуса, а в платике приборки спилил бортики. LED подсветка в приборку Audi 80

Указатели до и после подрезки корпуса

LED подсветка в приборку Audi 80

Здесь подрезаем пластик

Устанавливаем и получаем вот такую картину:

LED подсветка в приборку Audi 80

Для подсветки часов сделал плату с боковой подсветкой. Зазор между платой часов и ЖК всего 4 mm, по-другому будут только точки на экране, хотя здесь они тоже заметны, но дисплей инверсный и когда включены часы — диодов практически не заметно.

Снимок20

Подсветка часов

Снимок21

Шкалы сделал новые, а чтобы подсветить напись «S line» тоже сделал плату с боковой подсветкой. Для стоковых шкал этого не нужно.Снимок22

Подсветка S line

LED подсветка в приборку Audi 80

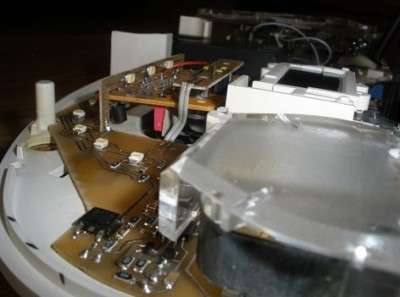

Подсветка тахометра в сборе.

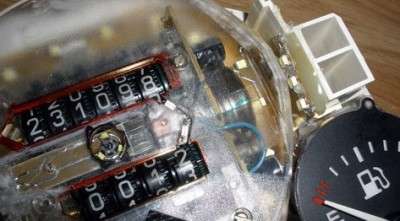

За спидометр хочется сказать отдельное «Спасибо» его разработчикам. Даже на ТАЗах он компактнее и работать с ним проще. Даже после установки платы с диодами правая его сторона темная, как ночь. Этот момент я частично исправил, внедрив в световод еще две маленьких платки с боковой подсветкой.

Снимок24

Подсветка спидометра
Основания всех стоковых световодов спилил, т. к. они мешали платам подсветки. Для малых приборов платы приклеены снизу. Подсветка стрелок выполнена на СД SMD .LED подсветка в приборку Audi 80

Подсветка стрелок малых приборов

Снимок26

Стабилизатор, регулировка, плавный розжиг — все присутствует. Кнопка вмонтирована в один из регуляторов на приборке. Получилось 2 в 1.

LED подсветка в приборку Audi 80

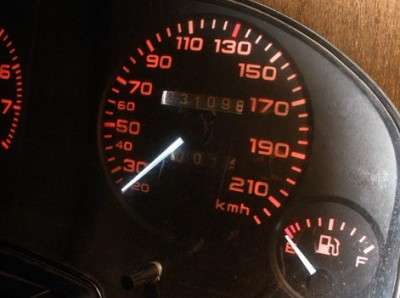

Кнопка регулятора яркости. Дальше покраска стрелок, сборка и фотки того, что получилось в итоге. С подсветкой за качество фоток уж простите, зеркалки нету, а мыльница категорически отказывается передавать цвет.

Снимок28 Снимок29 LED подсветка в приборку Audi 80 Снимок31 LED подсветка в приборку Audi 80

На видео выбран режим поочередного включения подсветки
