Индикатор напряжения аккумулятора автомобиля

Я редко пользуюсь своим автомобилем. В сущности, не понятно зачем он мне. Ну и в результате аккумулятор вечно “садится”. И каждый раз мне приходится присоединить запасной аккумулятор, а подсевший ставить на зарядку. Это вечно болезненная проблема – не дать аккумулятору на машине разрядиться ниже нормы.

Снимок31

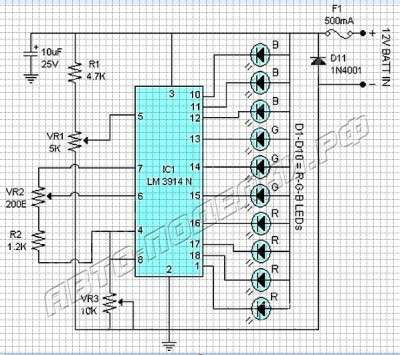

Поэтому я собрал эту схему “Индикатор напряжения аккумулятора автомобиля”, которую давно нашел в интернете и сохранил у себя.

Индикатор напряжения аккумулятора автомобиля

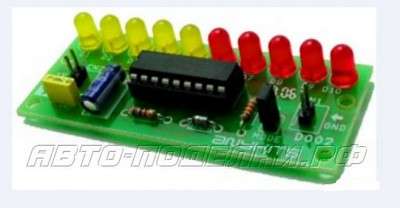

Но немного изменил ее, и вместо 10 отдельных светодиодов, которые были в оригинальной схеме, использовал 10-сегментный светодиодный индикатор, т.к. это занимает меньше места.
Индикатор напряжения аккумулятора автомобиля

Необходимые радиодетали:

1.подстроечный резистор 5к – 2шт.
2.микросхема LM3914
3.10-сегментная светодиодная планка (я использовал Kingbight DC-763HWA)
4.резистор R1 4.7к
5.резистор R2 1.2 к
6.Для наладки понадобится вольтметр и регулируемый блок питания от 10 до15 Вольт.

Снимок1

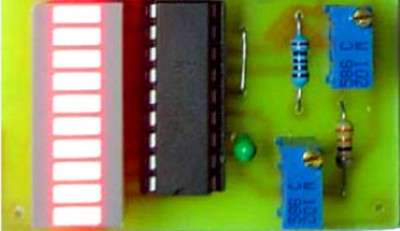

Вот печатная плата устройства.

Индикатор напряжения

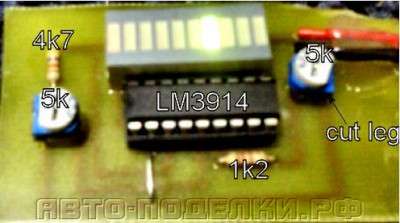

Как можно заметить на фото, я отрезал один вывод у правого подстроечного резистора.

Индикатор напряжения

После монтажа деталей на плате требуется настройка устройства. Подайте напряжение 10.5 Вольт и отрегулируйте правый подстроечник, так чтобы загорелась первая полоска на 10-сегментном индикаторе.

Подайте напряжение 15 Вольт и отрегулируйте, так чтобы загорелась последняя полоска на 10-сегментном индикаторе. И помните всегда должна светиться только одна полоска. Закрепите устройство в удобном месте.

Теперь у вас есть 10-сегментный индикатор показывающий напряжение батареи с шагом в 0.5 Вольт.
