В этой инструкции я собираюсь показать вам, как я построил мой сабвуфер. Возможно эти инструкции дадут толчок к своим вариантам, или вы используете это в качестве руководства. Желаю вам быть инновационным и творческим, когда вы строите свой собственный саб для дома или для автомобиля!

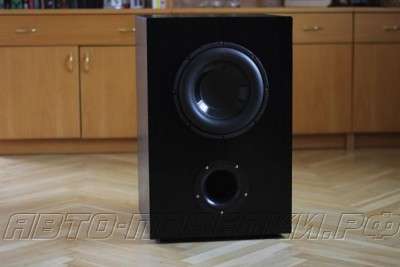

Hi-Fi cабвуфер для авто или дома

Необходимые детали и материалы.

Динамик (MGR FAT-104, 10 дюймов)
Фазоинвертор (3 дюйма)
Усилитель (или кроссовер для пассивного сабвуфера)
Виниловые обои
Резиновые ножки
МДФ толщиной19 мм
Стекловата или другой амортизирующий материал
Шкурка, шлифовальный станок
Деревянный клей
И некоторые другие мелочи и инструменты, что будет видно по ходу работы.

Hi-Fi cабвуфер для авто или дома

Я выбирал громкоговоритель для моего проекта, с хорошими характеристиками в закрытом ящике. В основном я обращал внимание на АЧХ, частоту среза фазоинвертора Fb и частоту среза на уровне 3дБ( F3), потому что я хотел довольно глубокий бас.

Вырезание МДФ частей.

2

Внутренний объем в соответствии с планом был 60,64 л и внутренние размеры должны были быть 550x350x315мм. Я решил сделать куски ДВП этих размеров (не совсем так, как в плане):

Передняя стенка: 588×388мм
Боковые стороны: 588×334мм
Сверху и снизу: 350×334мм
Задняя стенка: 550×350мм

3 4  cабвуфер для авто

Я хорошо отшлифовал все кромки МДФ.

6 7 8

Затем я сделал отверстия для громкоговорителя и фазоинвертора на передней панели и отверстие на задней панели для усилителя.

9 10

Сборка ящика.

11 12 13 15

Все части были склеены и скреплены шурупами. До завинчивания я предварительно просверлил 2 мм отверстия, чтобы избежать трещин.

16 17

Когда коробка была собрана я отшлифовать все внутри, чтобы удалить заусеницы и т.д. Потом ручным фрезерным станком закруглил верхние боковые кромки, чтобы виниловые обои ложились без лишних углов.1819

Чтобы прикрыть шурупы я сделал свою замазку из МДФ порошка, который собрался в мешке шлифовальной машины, и древесного клея.

20

Она работала очень хорошо, но я рекомендую использовать некоторые «реальные» замазки вместо этого. Когда она высохла, она стала очень твердой и было действительно трудно шлифовать МДФ вокруг нее.

21

Заполнение ящика звукопоглощающим материалом.

Теперь пришло время, заполнения стекловатой. Это увеличит виртуальный объем, что приведет к лучшему звучанию.

22

Я просто побрызгал немного столярного клея на стенки ящика и приклеил стекловату, также закрепил несколькими шурупами с пластиковой шайбой, чтобы уменьшить шум и обеспечить лучшее прилегание.

23 24 25

Влажной тканью очистил все стороны ящика после шлифования.26

Наконец работа внутри была закончена, я мог перейти к испытаниям звука, и я был очень доволен результатом!

27
Теперь пришло время применить виниловые обои. Я выбрал черные под дерево, которые надеюсь, будет выглядеть очень красиво.28

Я убедился, что поверхность была чистой и приклеил внешний край винила и медленно приклеивал остальное, чтобы это было ровно, без пузырьков и т.д.

29

Тогда я использовал острый нож, чтобы отрезать остатки. Оклеил все стороны, и добавил четыре резиновые ножки, чтобы избежать царапин на виниле и так же снизить уровень шума от вибраций.

30 31

Теперь просто вкладываем всю электронику, и все готово!

33

Результаты.

Я очень доволен результатом. Это, кажется, работает очень хорошо до примерно 25 Гц, ниже он начинает звучать странно, но до 25Гц действительно хорошо. Глубина звука в при просмотре фильмов гораздо лучше, и иногда чувствуется, как моя квартира трясется!

32

А также сабвуфер делает музыку намного лучше,. Я использую его с Canton 490 и Canton 416 и он работает очаровательно. Я не думаю, что смог бы купить динамик такого же уровня за те же деньги, которые я потратил на материалы . Эти сабвуферы, которые вы покупаете в магазине, как правило, настолько тонкие и маленькие, что диапазон частот очень узкий по сравнению с построенным самостоятельно.

Я надеюсь, что мои инструкции вдохновили вас на постройку своего собственного сабвуфера.
