Так как сабвуфер отвечает у нас за воспроизведение низких частот, нам необходимо «отсеить» сигналы низкой частоты из общего диапазона звука. Для этого используются так называемые фильтры нижних частот, сокращенно ФНЧ. Схем его построения существует масса, подразделяются они на пассивные и активные.

Фильтр для сабвуфера своими руками.

Пассивные фильтры состоят из обычных типовых элементов: конденсаторов, индуктивностей, резисторов и не имеют никаких внешних источников питания, т.е. непосредственно фильтруют нижние частоты и задерживают высокие.

Фильтр для сабвуфера своими руками.

Поэтому всегда ставятся после усилителя на выходе, в чем и есть сложность его сборки, потому что требует сборки усилителя, что для неспециалиста является довольно сложной задачей. Активные же фильтры построены на интегральных микросхемах, требуют дополнительного источника энергии, но в отличии от пассивных выполняют сразу две функции усиления и фильтрации.

Фильтр для сабвуфера своими руками.

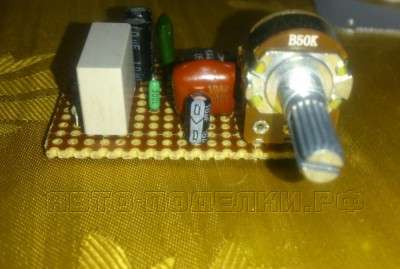

На схеме построен активный фильтр на основе операционного усилителя BA4558, с помощью навесных элементов делаем активный фильтр нижних частот с верхней границей 100 Гц, т.е. любые частоты выше 100 Гц не усиливаются и не поступают на выход. Подстроечным резистором регулируется громкость звука, т.е. меняется коэффициент усиления сигнала.

Фильтр для сабвуфера своими руками.

Запитывать микросхему в обязательном порядке следует через ограничительный резистор, как показано на схеме, номинал резистора зависит от питания и тока потребления выбранного операционника.

Фильтр для сабвуфера своими руками.

В случае если питание берется от аккумулятора необходимо поставить стабилитрон на 12 В, как показано на схеме во избежание отказа микросхемы. Остальные тонкости сборки можете посмотреть на видео.
