Здравствуйте. Вся установка рассмотрена на водительской двери. Если у вас нет болгарки и дрели, даже не начинайте ничего делать, они будут вашими лучшими друзьями. Итак поехали…

Самое первое нам нужно сделать направляющие стекол. Рамка двери имеет проем шириной 16мм, одно стекло толщиной 5мм, два стекла соответственно 10мм. 16-10=6мм под разделение. места в принципе как раз хватает. Рамку двери и направляющие стекол мы не расширяем, оставляем как есть.

делаем тонировку своими руками

Под направляющие стекол идеально подходит родная направляющая, она же уплотнительная резинка.

Делается таким образом) на фото думаю понятно будет, отделяем с резинки уплотняющую фигню, смотрим на саму направляющую стекла, и засовываем ее туда таким образом что получается две дорожки под два стекла, и между ними разделение.

Для удобства уплотнитель придется разрезать на составные части: для каждой из железных направляющих( их 2) и под рамку двери. в рамке двери уплотнитель ставится абсолютно аналогично, там имеется канавка в глубине 19см, туда и заправляем резинку. Может я конечно непонятно объясняю, но когда будете делать все станет ясно.) для лучшей надежности можно даже на клей посадить.)

Снимок74

Осталось еще изготовить направляющие для треугольника бокового зеркала и для двери между левой направляющей и рамкой. Там есть место куда резинка вышеописанным способом не встанет(кстати как и в треугольник зеркала). там нет расширения 19см.

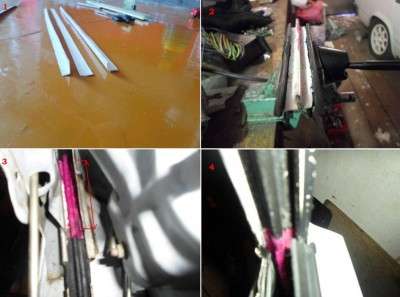

Берется обычный пластиковый уголок в строительном магазине, 1мм толщиной, режется таким образом(на фото ниже), и склеивается. размеры не подскажу, думаю сами сообразите, режется обычными ножницами легко. на фото вы видите красную ткань, это бархатистая ткань, я отказался от нее, потому что решил использовать маделин. очень хороший материал, (можно купить в автозвуке или где шумку продают) и этим маделином обклеиваем направляющие. и вклеиваем их в недостающие места. ну а на фото вместо бархата должен был быть маделин)

Под левую направляющую снизу я подложил пару гаечек, чтобы отодвинуть ее в сторону середины( нижний край) не знаю почему, но когда уже было установлено тонированное стекло (оно ставится наружным), оно при подъеме съезжало на соседнюю дорожку где должно быть чистое стекло. возможно вам это не потребуется, но не факт, думаю зависит от регулировки.

Снимок76

Ну все с направляющими покончено. без них можно даже не начинать ничего. это самое первое что нужно будет сделать. Теперь нам нужно удалить (срезать, срубить) ограничитель хода стекла и ролик старого ручного подъемника. верхние два ролика мы не трогаем, они нам не помешают.

Далее берется металл, толщиной желательно 2мм, режутся такие 3 пластины.

Размеры примерно: №1 — 50*4см, №2 -11*4см, №3 — 14*4см. номер 2 и 3 можно использовать прямоугольные, просто эти обрезанные у меня с краев, были неудачные эксперименты. чтобы заново не резать я их использовал. Эти пластины у нас будут прикручены к подъемникам а к ним в свою очередь уже стекла.

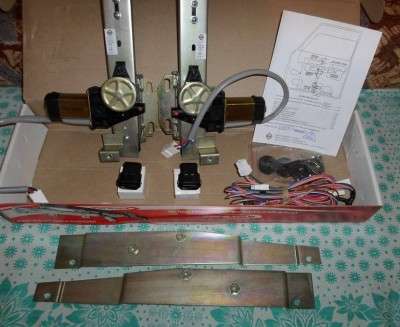

Далее открываем коробку со стеклоподъениками Форвард.

берем сам подъемник, к нему крепим наши самодельные пластины №1 и №2. Номер 2 идет проставочная, следом пластина номер 1. и заводим уже готовый подъёмник в дверь. будет неудобно, потому что пластина длинная, но засунуть реально.

Крепим его на дверь) сверлим два отверстия на 10, в инструкции нам предлагают на 8, но мы сделаем на 10, для хода регулировки подъемника. Размеров не знаю, на фото видно в каком месте он стоит.

Снимок80

Под место для второго подъемника, придется порезать дверь, как раз в том месте где нужно крепить его, стоит натяжной ролик, он просто откручивается, а место имеет утончение и моторчик подъемника не встает. спиливаем болгаркой и не жалеем.

Снимок81

Ко второму подъёмнику крепим пластину №3. и заводим в дверь. верхнее крепление режем и подаем чуть стеклоподъемник на себя.

делаем  фото

и наблюдаем такую картину, что две пластины почти параллельно. т.к как стекла будут находится на одинаковом уровне, и когда тонированное стекло будет опускаться первым, пластины будут цеплятся. чтобы это исправить снимаем оба подъемника и выгибаем пластину №1 таким образом, чтобы при опускании стекла она прошла мимо второй пластины.

Снимок83 Снимок84

Далее берем родное стекло, которое будет тонированным. оно уже с кронштейнами. Левый кронштейн оставляем на месте, а правый сдвигаем направо, таким образом чтобы расстояние между ними было 26см. и обрезаем как показано на фото, иначе кронштейн будет цепляться за чистое стекло.

Снимок85

Такой совет, стекло не спешим тонировать, потому что когда будете все регулировать, раз сто придется все разбирать и собирать, настройте всю систему сперва, а уж потом катайте стекло.

теперь берем чистое стекло) второе. Я купил его в магазине новое. вместе со стеклом покупайте кронштейн стекла от ваз 2101 (2106) он длиннее чем на 2105. как раз те самые 25-26 см, и будет находится между.

Так же срезаем с него пипку и режем его напополам. к сожалению фото забыл сделать. крепится он будет на герметике для вклейки стекол, примерно набросал схемку. иначе будет так же цепляться.

Снимок86

я оставлял на сутки сохнуть.

Снимок87

внутреннюю сторону, когда приклеите, нужно пройтись болгаркой, сделать чтобы было заподлицо, на всякий случай я приклеил туда маделин, в ходе экспериментов выяснилось что маленькие заусенцы, выступы, могут порвать тонировку, я сам испортил несколько кусков тонировки, переклеивал стекло несколько раз.

Держит хорошо, намертво. Когда разбирал дверь, то родные бархотки заводские пришли в негодность, пришлось приобрести новые очень качественные бархотки, хорватские, вот такие.

Снимок88

наружную кромку куда крепится бархотка придется немного отогнуть наружу и установить бархотку, иначе она будет жать стекло и давить на него. сперва ставить бархотку, потом стекло, наоборот не получится.

Ну и установка стекол. Сперва тонированное наружное, потом чистое. советую сперва регулировать их отдельно, а потом когда убедитесь что стекла ходят ровно ставить их вместе.
когда поставите тонированное стекло сразу протираете его начисто, иначе потом возможности такой не будет, потому что чистое стекло нельзя будет опустить ниже тонированного, оно всегда либо наравне с тонированным, либо выше. Это единственный недостаток.

Снимок89

на этом в принципе все, сам механизм готов, осталось провести проводку, расположить кнопки, тут уже у кого как фантазия сыграет. Лично я кнопки расположил вместо пепельницы, нашел какую то обшивку с панели, вырезал по размерам окна пепельницы, в ней вырезал отверстия под 4 кнопки и установил.

Снимок90

вся проводка состоит из одного жгута: выходы под фишки кнопки, под моторчик Эсп, 1 плюс, 1 минус, и подсветка кнопок, все просто) запитал напрямую на аккумулятор плюс через предохранитель 20А, подсветку на габариты) осталось дело за малым, установить обшивку и ездить наслаждаться.

Ну вроде все рассказал, подробно как мог, подробнее некуда наверно. Запортачил два рулона тонировки, теперь с одной стороны наклеена китайка супер дарк блек, с другой моя съемная что была раньше) проезжу так до лета, если все хорошо, не поленюсь, разберу все и переклею на люмар, чтобы раз и навсегда.

Весь механизм придумывал наверно с месяц, каждый день после работы и все выходные торчал в гараже. очень много времени отняла регулировка, чтобы стекла не косились при поднятии/опускании, чтоб не терлись и так далее, сбился со счета сколько приходилось снимать эсп, пересверливать пластины, переставлять кронштейны, это ужас как вспомню, и все равно идеально не вышло, короче нет предела совершенству., но тем не менее я показал всю основу, возможно вы сделаете лучше меня, я показал что два стекла на классику это реально…

Плюсы такой тонировки думаю сами понимаете какие, посты дпс можно проезжать не боясь, в темное время суток если не видно, открыл окна, чистые на месте никуда не денутся.

Ну и напоследок смотрим видео:

Снимок91

Всем пока))) Я за тонировку)
