Предлагаю легко и дешево добавить Bluetooth к вашему старому радиоприемнику в автомобиле. Мой приемник имеет разъемы Aux, USB, SD / MMC кард-ридер, CD- ридер и различные настройки музыки. Конечно, есть возможность соединения мобильника с помощью Aux кабеля, но Bluetooth был бы удобнее. Поэтому я заказал дешевый «Bluetooth аудио ресивер» в интернет-магазине и постарался удобно разместить его.

Добавьте Bluetooth к вашему старому HiFi приемнику.

Я соединил его с переносным аккумулятором 5В и также добавил кнопку ВКЛ / ВЫКЛ, чтобы предотвратить его от разрядки, когда Bluetooth приемник не используется.

Разберемся в схеме.

Bluetooth к  старому HiFi приемнику.

Так как я купил приемник Bluetooth в пластиковом корпусе (а не только плату), я мог бы просто подключить его к моему радио через USB кабель, и через небольшой Aux кабель, который был в комплекте, но я хотел замаскировать его для большей естественности и эстетичности.

14 5 62

Так что, я решил включить его через портативный аккумулятор 5В (которые также можно легко купить через интернет), и добавил кнопку, чтобы предотвратить бесполезную разрядку.

Примечание. Я выбрал второй способ еще и потому, что из-за того, что это дешевый радиоприемник, при включении первым способом получается громкий и раздражающий звук, который сводит меня с ума !! : О Если кто-нибудь знает причину, я был бы признателен за объяснение.

Пайка проводов к кнопке и модификация USB кабеля.

3

Я разрезал USB кабель на две части, потом снова запаял негативные провода вместе, и добавил два длинных провода (голубой и сине-белый) к положительным красным проводам.

10

Все изолировал термоусадочной трубкой, оставив концы голубого и сине-белого проводов открытыми. Это будет удобно, когда будем подключить их к кнопке, после установки его под прикуривателем.

1189

Теперь у вас должно получиться что-то подобное, как на фото 4.12

Прежде чем перейти к следующему шагу, я предлагаю вам проверить, все ли работает, как надо.

Поэтому я быстро прикрутил провода к кнопке, подключил Bluetooth-приемник к розетке USB кабеля, и подключил другой конец USB кабеля к портативному аккумулятору.



Выбор места для кнопки.

14 15 16 17

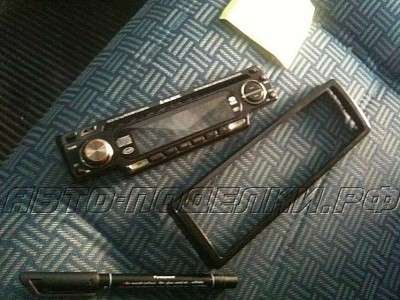

Я решил установить кнопку под прикуривателем, и чтобы добраться туда просто вынул радио из своего отсека. Там нет винтов, за исключением тех «металлических пружин», которые держат радио в отсеке.

Делаем отверстие и вставляем кнопку.

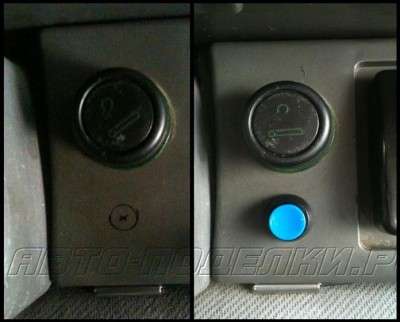

Я быстро сделал разметку маркером и просверлил отверстие.

20

Сначала просверлил более тонким сверлом , а затем расширил другим. Для того, чтобы отверстие было максимально точным, я часто измерял его, и расширял круглым напильником.2122
Когда отверстие идеально подойдет можно провести через него провода, а затем завинтить корпус кнопки гайкой с внутренней стороны панели.24 2319

ВНИМАНИЕ: Убедитесь, что открытые концы проводов изолированы небольшими кусочками изоленты, чтобы избежать возможных замыканий с задней частью прикуривателя.

Подключение.

Теперь присоединяем 4 провода кнопки, и, изолируем их термоусадочной трубкой.

25

Подключаем Bluetooth-приемник к батарее через наш модифицированный USB-кабель, и прячем все в отсек для радио.

26

Я решил не делать другое отверстие для мини- Aux кабеля, так что я просто подключил один ее конец к приемнику, а другой конец провел через зазор под панелью приборов.

27 28

Все готово! Можно показать друзьям апгрейд радио!

Никаких проводов !! Если мои друзья хотят слушать свои песни, я просто прошу их, включить Bluetooth на своих телефонах, а я только нажимаю на голубую кнопку!! Вы можете управлять музыкой в диапазоне до 10 метров от него (также, если вы вне автомобиля.

29 32

ПРИМЕЧАНИЕ: Мой Bluetooth аудио ресивер автоматически подключается со всеми телефонами, которые я тестировал, но если ваш телефон запрашивает код, введите 0000! 😉31

ЗАПОМНИТЕ! Если ваш аккумулятор разрядится, вам не надо вновь снимать радио! Вы просто должны вытащить аккумулятор из щели, отсоединить от USB кабеля, и после подзарядки, положить на место под радио.
