Делаем ДХО своими руками

До этого стояли ДХО от дядюшки Ляо, но так как во время не позаботился о герметизации — прожили не очень долго, при восстановлении посадка новых диодов не была рассчитана на линзы — поэтому половина яркости пропала. С этого момента было решено делать самому.
Был куплен 2-х метровый алюминиевый профиль 3х1,5см.

Делаем ДХО своими руками

рублей 250 что ли вышло, точно не помню. Из инструмента только шуруповерт с коронкой по металлу на 20 мм и дремель.

Снимок85 Снимок86

Разметил расположение отверстий и сделал заготовки. После обработал алюминий дремелем, что бы он стал шероховатым и краска лучше легла и не лупилась.

Делаем ДХО своими руками

Заготовка, 2-а слоя краски, и слой лака. Дальше пошел ваять)))

Делаем ДХО своими руками

Заготовки, линзы 45°, светодиоды на подложках, герметик для фар. Заранее скажу, что герметик себя не оправдал, получилось не очень, поэтому сидел отскребал его, потом поехал купил прозрачную эпоксидку и посадил линзы на нее. Светодиоды припаивал на подложки, обязательный компонент — термопаста!

Делаем ДХО своими руками

Потом запихнул светодиоды в заготовку, предварительно намазав места посадки термоклеем, сверху еще прижал линзами.

Снимок90

Вот такой хитрый бутерброд)) Почти готово:

Делаем ДХО своими руками

После вырезал дремелем заглушки для боковин, и впресовал их, дополнительно залил той же эпоксидкой.

Снимок92 Делаем ДХО своими руками

Получилось отлично и герметично! Но есть один минус — “валики” эпоксидки вокруг линз, которые немного портят вид, к сожалению, не хватило мастерства…((( Но на машине в глаза не бросается, если в упор не смотреть;)

Делаем ДХО своими руками

Установил, по старине на хомуты, т.к. это крепление проверено временем, все ОК! Включил, светят ярко, очень, фотка с телефона полностью не передает:

Снимок97

Работает все по правилам ПДД, и ночью не используется, хотя ночью можно без ближнего 😉 Подключены через регулируемый драйвер, могу понизить/повысить яркость в любой момент, после часа работы — чуть теплые, и то думаю, на солнце нагрелись)))

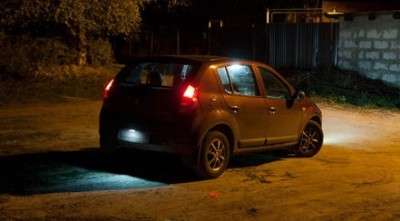

Ну и пару фоток ночных:

Делаем ДХО своими руками Снимок99

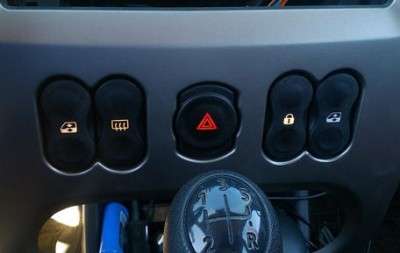

Ну и еще пересветил немного салон, т.к. перегорела лампочка:

Делаем ДХО своими руками

Тут правая стоковая лампа, её почти не видно…

Делаем ДХО своими руками фото

Снизу стоковая подсветка, пока не переделал, там сложнее. Тут процесс простой, выкинул лампочку и НА внутренний оранжевый светофильтр установил светодиод 3528 с резюком — проще некуда! С печкой придется что то думать, там лампочки по мощнее и световоды.

Автор; Дмитрий Моршин       г.Красногорск, Московская область
