Расскажу немного о часах из машины Газ 21, которые я недавно купил и запилил в домашний интерьер. Часы электромеханические, для работы нужно 12 В, потребляют ток около 3А при автоподвзводе затем катушка обесточивается. Вообще гениальное творение советских времен.
Часы 69 года выпуска, до сих пор работают. не скажу что я купил их в плачевном состоянии, нет, но хром на ободке немного облез и имелась ржавчина на корпусе.

 о часах из машины Газ 21,  часы из машины Газ 21 a4 (3)

Сначала я сделал светодиодную подсветку часиков. Штатно там стоят две лампочки которые неравномерно и тускло освещают шкалу. Чтобы было все как надо, из текстолита коронками я выпилил кольцо:

a4 (4)

Далее в программе sprint layout начертил печатку:

a4 (5)

Перенес ЛУТ:

 о часах из машины Газ 21,

Вытравил и залудил, затем напаял светодиодов и покрыл лаком:

a4 (7) a4 (8) напаял светодиодов и покрыл лаком

Затем покрасил ободок в черный мат и все собрал:

черный мат часы

Далее нужно изготовить корпус. Долго мозговал и пришел к мнению, что раз часы круглые- то и корпус должен быть тоже круглый. Купил в магазине металлическую муфту для вентиляции, по внешнему диаметру креплений часов она точно подходит.

a4 (11)

Пилим фанеру. идеальный круг лобзиком сделать очень трудно, поэтому внутреннее отверстие я сделал коронкой:

идеальный круг лобзиком

К металлу хорошо липнет силиконовый герметик, проверено, поэтому закрепил кольцо с помощью него:

a4 (13)

Когда герметик подсох, можно перевернуть нашу заготовку и заполнить паз полиэфирной шпатлевкой со стекловолокном. Для нанесения используем металлический шпатель:

 используем металлический шпатель

финишная шпатлевка:

шпатлевка

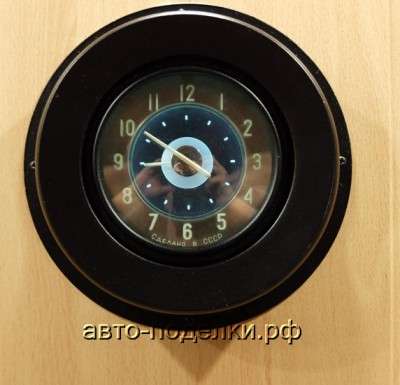

шлифовка и покраска порошковой матовой краской

покраска порошковой матовой краской

Часы закреплены к кольцу с обратной стороны саморезами через штатные ушки, которые пришлось немного подрезать. Привинчиваем к фасаду шкафчика кухни:

Часы закреплены к кольцу a4 (18) a4 (19) a4 (20)

Автор; Антон Калинин   г.Вологда
