Блок питания или зарядное устройство своими руками



Представленная поделка, это блок питания или зарядное устройство, собственного изготовления. Есть, конечно, некоторые моменты, взятые из популярных радиожурналов. Блок получился мощный, удобный, с улучшенными эксплуатационными характеристиками. Ниже предложена схема, где хорошо видны особенности его сборки.

БП схема

Изюминкой данной схемы является предусмотренное ограничение тока, в пределах 10- 14 ампер, что служит своеобразной защитой от короткого замыкания или энергетических скачков. Да, еще: появилась возможность регулировки тока срабатывания защиты.

DSC_3315

Напряжение регулируется в пределах 0,5-28 вольт. Увеличить силу напряжения до 40 вольт можно с подключением определенного блока питания.

DSC_3318

Реконструированные компьютерные блоки питания, типа АТХ, применяются в качестве трансформаторов.Здесь они работают с мощностью до 16 вольт (используемая шина- 12 вольт). Увеличение мощности конструкции до 30 вольт, достигается последовательным подключением двух блоков. Такой вариант соединения дает двойную защиту зарядному устройству:

I-я обозначена на схеме,

II-я предусмотрена в системе компьютерного блока

DSC_3320

Предложенная схема, это стабилизатор напряжения, управляемый регулятором и снабженный ограничителем тока, с хорошим коэффициентом нагрузки. Конструкция основана на пяти транзисторах, но нагрузочная способность ее значительно выше, чем у аналогов с интегральными микросхемами.

DSC_3321

Для узла защиты взяты два транзистора и установлены согласно фиксированной схеме.

DSC_3324

Ограничение мощности достигается уменьшением количества ключей силовых. В данном случае используются два КТ8101ключа, мощностью 150 ватт. Их необходимо устанавливать на теплоотводе, так как при полной нагрузке блока, будет стабилизирован процесс нагревания на них. В нашем блоке конструкция дополнена тремя кулерами с системой управления.

DSC_3325

Порядок их работы таков:

—  один кулер предназначен для сдувания теплых потоков с теплоотводов обоих блоков питания компьютера, где установлены транзисторы и диоды силовые
— второй кулер сдувает теплые воздушные потоки снизу корпуса трансформатора
— третий предназначен для обдувания теплоотвода с силовыми ключами.

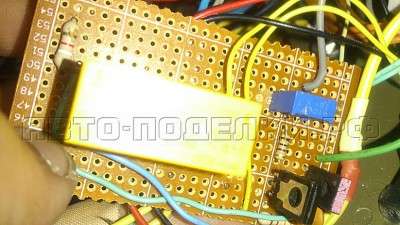

DSC_3328

На передней панели конструкции установлен переменник. Это позволяет  регулировать мощность обдува частей блока или, при необходимости, отключить систему обдува (все три кулера) совсем.

DSC_3329

Цифровой вольтамперметр (минимальной погрешности) служит индикатором. Его вполне можно заменить индикатором стрелочного типа.

DSC_3330

Напряжение обмотки в реле защиты- 12 вольт, при силе тока 16 ампер. Принцип работы защиты предельно прост: проволочные резисторы, с рабочими параметрами в 0,39 ом и 5 ватт, подключаются параллельно и служат в качестве датчика тока. При уменьшении напряжения на датчике тока срабатывает верхний транзистор, он действует на открывание   второго транзистора.

DSC_3331

Через открытый канал транзистора питание подается на релейную обмотку, которая замыкается и размыкает выходной контакт. До этого момента выходной контакт замкнут. Только после включения защиты он размыкается.

DSC_3332

Схема предусматривает установку индикатора срабатывания защиты. Для изъятия блока питания из системы защиты необходимо нажать на кнопку (на схеме кнопка помечена красным цветом).

DSC_3333

Характерная особенность самодельного трансформатора, это высокая нагрузочная способность и малая пульсация на выходе. Средств на приобретение деталей и сборку тратится очень мало, а польза большая. Любой готовый блок, не обладающий такими характеристиками, стоит в разы дороже.

DSC_3334

Блок питания может работать при максимальной мощности до 300 ватт. Средние рабочие показатели мощности блока составляют: 270 ватт, 27 вольт, 10 ампер. Схема очень интересная, дополнительная оснащенность защитой, цифровыми индикаторами, приборами охлаждения выгодно отличает ее от китайских сборок аналогичного.

DSC_3336

Важный момент: установка транзисторов типа КТ819ГМ, КТ814Г, КТ815Г не даст нужного эффекта. Устанавливать необходимо только транзисторы КТ8101.

Автор; АКА Касьян
