Адаптер своими руками для салонного фильтра

Приветствую! Наверное, никого не удивлю этой записью, но некоторые моменты и нюансы постараюсь раскрыть… Начитавшись про то, какая полезная штука адаптер салонного фильтра, решил сделать его сам, тем более, что все составляющие для этого имеются.

В процессе изготовления внёс некоторые изменения, которые сам и придумал. Адаптер сделан из б/у оцинковки толщиной 0,5 мм, она была немного со следами ржавчины, которую счистил лепестковым кругом на болгарке, обработал хорошенько преобразователем, затем грунтовка и краска 2 слоя. Уплотнитель использован Е-образный на самоклейке.

Все детали между собой крепились болтиками 3 мм, части соединялись болтиками на 4 мм. Крепление к корпусу — те же саморезы, которые крепили стоковый козырёк. Нервов, конечно, пришлось потратить прилично, особенно при установке ))). В конечном итоге остался очень доволен ))). Должен заметить, что все изменения и подгонки были сделаны применительно к машине украинского производства ))).

Затраты: фильтр — 60 грн., уплотнитель (нужно 2 метра) — 10 грн.

Адаптер своими руками для салонного фильтра

Для начала распечатал чертежи, предоставленные TsarOff-Kh, в масштабе 1:1. Затем перенёс на картон (для изготовления модели) немного нестандартным способом — с помощью иголки методом *наколки* ))). Этим добился минимальных искажений.

В дело шло всё — картон для колготок. Отверстия от иголки удобно соединять ручкой, получается довольно точно.

Адаптер своими руками для салонного фильтра

Все детали вырезаны.

Адаптер своими руками для салонного фильтра

Задняя часть в сборе.

Адаптер своими руками

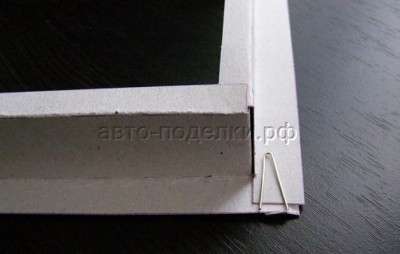

Средняя часть вместе с рамкой. В красном кружке показан узел, который собран неправильно, ниже на фото всё исправлено ).

Адаптер своими руками для салонного фильтра

Передняя часть, или рамка.

7080f22s-960

Макет в сборе.

Адаптер своими руками для салонного фильтра

С другого ракурса.

Адаптер своими руками для салонного фильтра

Затем детали были перенесены на металл и вырезаны. Для изгиба использовал 2 уголка с ровными гранями, зажимал в тиски. Гнул через ровную рейку из берёзы, ударяя по ней молотком. Качество изгибов — отличное. Перед грунтовкой детали были предварительно собраны, чтобы убедиться, что всё становится как надо. Потом разобрал и загрунтовал.

cb80f22s-960

Маленькие доработки — углы на рамке закруглил, чтобы не царапать ничего, *хвосты* на деталях немного загнул, чтобы получилось что-то типа *замка*. Для этого надо при вырезании из металла заблаговременно добавить по 5 мм. запаса.

Адаптер своими руками для салонного фильтра

Покрасил. Тут нужно заметить, что благодаря тому, что детали были аккуратно вырезаны и точно состыкованы, щелей между ними не было, что позволило обойтись без герметиков и силиконов ))). Достаточно было только прокрасить стыки соединения, чтобы не стало даже намёков на зазоры.

Адаптер своими руками для салонного фильтра

В качестве уплотнителя использовал автопластилин, который был на старом пластиковом козырьке.

Адаптер своими руками для салонного фильтра0

В сборе. При примерке выяснилось, что адаптер ни в какую не хотел лезть на своё место, если задняя часть хоть как-то влезла, то остальное вкорячить было нереально. Красными линиями показано, где стачивал по 3 мм. Внизу пришлось сточить только слева. В кружке — где подогнуть, ибо упирается в выпуклости щитка моторного отсека.

Адаптер своими руками для салонного фильтра фото

В сборе, Е-образный уплотнитель на месте.

салонный фильтр фото

Фильтр с уплотнителем.

Адаптер своими руками для салонного фильтра 8f40f22s-960

Перед установкой сразу снял пластиковую решётку, промовилил кромку металла под ней, а так же поверхность посадочного места адаптера и около него, так как в процессе примерки немного поцарапал защитный слой.

Адаптер своими руками для салонного фильтра

Эта сторона адаптера по отношению к рамке лобового стекла немного выше (так уж устроена машина), поэтому именно в этом месте нужно приподнимать рамку приблизительно на 10 мм, чтобы завести наружную часть адаптера под неё.

28c0f22s-960

Вот он наконец-то на своём месте. Осталось надеть кусочек уплотнителя сверху, но его нет пока…

Адаптер своими руками для салонного фильтра

Ну и на десерт небольшая доработка чертежа (уж позволю себе поумничать)) ). 1. Непонятно, почему размер отгибаемой полки всего 6 мм, мне показалось мало, сделал 10 мм, о чём нисколько не пожалел, больше площадь соприкосновения — лучше герметизация. 2. Непонятен смысл выреза 7,5 мм. шириной, к тому же прямоугольной формы.

Я сделал его трапецевидным, чтобы уйти от прямых острых углов. После примерки выяснилось, что его вообще можно было не делать, опять таки по причине лучшей *прилегаемости* поверхности адаптера к поверхности установки. Но уже было поздно, переделывать не захотел. Все рекомендуемые изменения — зелёного цвета ))).

Автор; Дмитрий Зобов       г.Алчевск, Украина
